Проектирование водоснабжения и канализации в квартире

Компания по ремонту квартир Дешевыйремонт.рф оказывает все услуги по проектированию водоснабжения в квартирах, офисах, таунхаусах и загородных коттеджах. Наши проектировщики имеют достаточно квалификации для выполнения проектных работ любой сложности.

Значительная часть затрат при ремонте квартиры приходится на замену систем жизнеобеспечения или обустройство новых, если это новостройка. Главенствующее место среди них занимают коммуникации канализации и водоснабжения. Вопросы проектирования этих инженерных систем тесно переплетены.

Выбор точек для размещения сантехнических приборов, бытовой техники согласовывается с пожеланиями клиента, но отправными моментами выступают все же архитектурные элементы жилища, расположение санузлов на плане квартиры и возможности скрытой прокладки трубопроводов.

проект водоснабжения в квартирепроектирование водоснабжения

Проектирование водоснабжения и канализации предпочтительно доверить профильной организации, которая в последующем выполнит весь комплекс монтажных работ. Такой подход исключит финансовые риски, связанные с необходимостью вносить изменения в проектную документацию, простоем монтажников, заменой или перерасходом материалов (комплектующих).

Проектирование разводки водопроводных труб

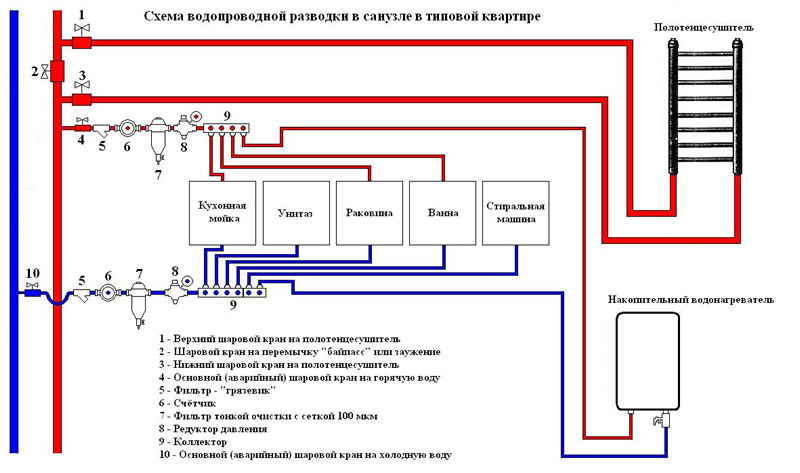

При прорисовке схем внутренней разводки водоснабжения рассматривают рациональность использования одного из двух концептуальных подходов: последовательного или параллельного подключения сантехнических точек. Принципиальные отличия методов выражаются в таких положениях:

Первый способ. Приборы и бытовую технику (стиральные, посудомоечные машины, слив с электрических бойлеров, сброс с отопительных котлов) подключают к основной магистрали за счет второстепенных трубопроводов. Стыковку приборных патрубков (примыкание) с главной коммуникацией организовывают посредством редукционных тройников. Магистральный трубопровод в зависимости от количества точек потребления может иметь телескопическое строение – трубный диаметр, начиная с отвода от межэтажного стояка, постепенно уменьшается.

Второй способ. Проектирование разводки водопроводных труб «лучевым» методом предполагает установку коллекторного распределителя, от которого прокладывают трубопроводы одинакового сечения ко всем потребителям. Коллекторы, оснащенные запорными вентилями, позволяют регулировать проток воды и перекрывать отдельные ветки, не нарушая потребления на других точках.

Третий способ. Комбинированием двух методов можно воспользоваться, разрабатывая проект водоснабжения в новостройке с двухуровневыми квартирами. Кроме этого, оправданно разведение холодной воды последовательным подключением из-за большего числа потребителей, а горячей – распределительным коллектором. В этом случае легко предусмотреть подачу на «гребенку» горячей воды от централизованной сети и резервного источника (накопительного водонагревателя).

Материал труб для разводки канализации и водоснабжения в квартире

Водоотведение в многоэтажных домах обустраивают, как правило, полипропиленовыми трубами для внутренней разводки. Окрашены они в серый цвет. Исходя из объема разбора воды на точке, для утилизации загрязненных стоков проектируются трубы различного диаметра. Бытовая техника, умывальники, биде подключают трубной продукцией с 32-мм сечением. Ванны, кухонные мойки – 40/50 мм, а к унитазам подводят магистраль диаметром 110 мм.

Сложнее обстоят дела с выбором материала при проектировании контуров холодного и горячего водоснабжения (ГВС). При монтировании водопровода в квартирах жилых домов используют следующие виды трубной продукции:

Изделия из полипропилена. Внимание акцентируется на монтаже трубопроводов ГВС. Для них применяют композитные трубы, в которых линейное расширение полимера стабилизируется алюминиевой фольгой или вставкой стекловолокна (базальтового наполнителя).

Полиэтиленовая продукция. Изделия из сшитого полиэтилена со специальным защитным слоем монтируют на холодную и горячую воду.

Металлопластиковый сортимент. Различают трубный сегмент для компрессионных фитингов (прессовки) и систем с использованием натяжного кольца (латунной гильзы).

Металлические трубы. В зависимости от их состава разводку собирают: стальные – с помощью сварки, медные – посредством пайки, оцинкованные – комплектующие с зажимными цангами.

Наша компания по согласованию с заказчиком включает в проект водоснабжение квартиры любым из перечисленных материалов. Монтаж инженерных систем разноплановыми трубами и фитингами предусматривают наличие профессионального инструментария (сварочных аппаратов, ключей для прессовки, калибраторов, ножниц) и системных навыков по их использованию у рабочих бригад. Все это гарантированно обеспечит наша строительная компания.

Проект водоснабжения в новостройке

Проектирование водопровода в новой квартире, прежде всего, предполагает установку счетчиков (узлов учета), которые фиксируют объемы потребления воды. В зависимости от качества предоставляемой населению воды, материала и технического состояния подземных коммуникаций в населенном пункте дополнительно предусматривают монтирование фильтрующего оборудования. Колба с картриджем для механической очистки никогда не будет лишней в водопроводной схеме. Она продлит срок эксплуатации смесителей и бытовой техники.

Эксплуатационные характеристики централизованной сети, этажность расположения квартиры вынуждает вносить в проект насосную группу. Для повышения давления используют насосы с «мокрым» ротором, оснащенные реле протока, или центробежные приборы с электронной схемой управления. Устанавливают устройства для принудительной подачи воды (нагнетания напора) на обходном пути (байпасе). Связанно это с сезонным его применением. Летом насосы включает в цепь водоснабжения, а зимой они преимущественно бездействуют.

Документальное оформление проектирования водоснабжения и канализации

Результат инженерных изысканий в ходе разработки проекта водопровода и системы отведения стоков оформляется в пакет документов. В нем находит отражение стоимость материалов, работ исследующие технические решения:

  • детальная спецификация применяемых для разводки коммуникаций материалов, запорной и вспомогательной аппаратуры, насосного оборудования и других устройств;
  • детализированная выкладка по наиболее сложным узлам в схеме монтажа (комплектации фильтрационных станций, насосных групп и обвязке водогрейных приборов);
  • общая схема расположения сантехнических приборов и мест установки бытовой техники;
  • аксонометрический чертеж с привязкой к централизованным стоякам и размерам помещений, в нем обязательно указывают диаметры монтируемых трубопроводов.

Так же вы получите проект водоснабжения для управляющей компании в полном соответствии всех СНИПОВ и ГОСТОВ

Достоинства нашей компании

Мы длительный период предоставляем услуги по проектированию разводки водопроводных и канализационных труб, что позволило нам накопить немалый опыт в этой области. Важно, что при сотрудничестве с нашей компанией потенциальному клиенту доступна такая опция, как комплексный ремонт квартиры – «под ключ».

Алгоритм выполнения проектных работ предусматривает выезд специалиста на объект, в ходе которого выполняются все необходимые замеры и согласования. Проект разрабатывается строго в оговоренные с заказчиком сроки и максимально учитывает его финансовые возможности и пожелания.

Стоимость проекта водоснабжения у нас -15 000 рублей сроки разработки проекта составляют как правило от трех до 10 дней.
